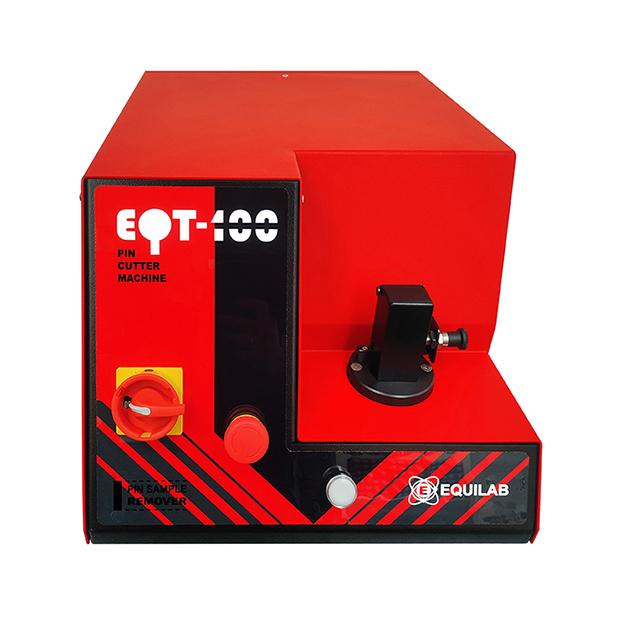

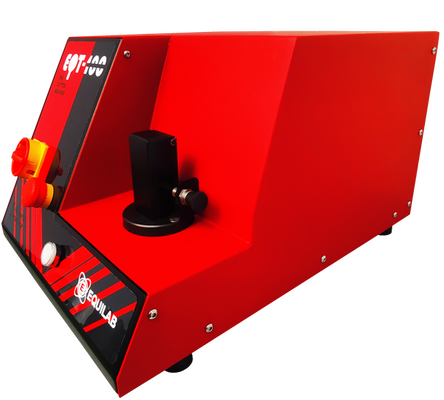

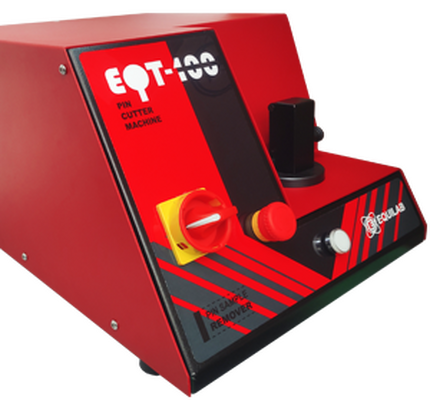

Cortadora de Pines EQT-100
La Cortadora de Pines (Tronzadora) EQT-100 es una prensa hidráulica semiautomática específicamente diseñada para el corte de la cola de las piruletas (lollipop) y la obtención de pines a partir de la cola extraída de la propia piruleta o de una varilla metálica, facilitando el manejo de las probetas para su posterior análisis en un espectrofotómetro de chispa, y la obtención de pines de tamaños de muestra adecuados para llevar a cabo análisis elementales en analizadores automáticos, tales como analizadores de CS o N y también analizadores de H2.
La EQT- 100 reemplaza el corte manual por cizalla que tantos problemas genera en todas las acerías.

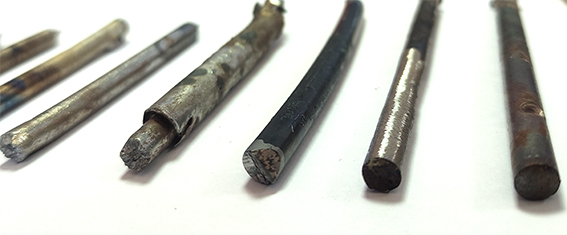

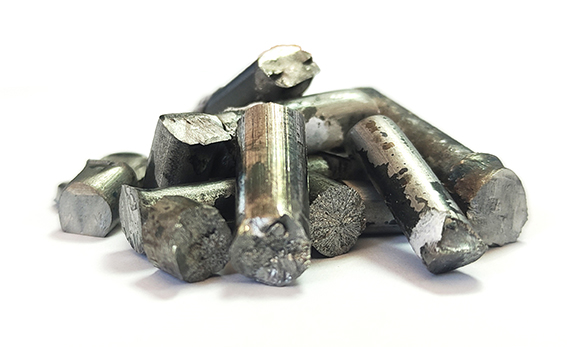

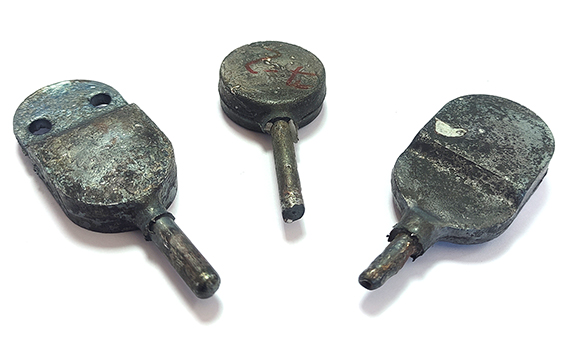

La Cortadora de Pines EQT-100 aplica hasta 10 toneladas de fuerza sobre una cuchilla para cortar las colas de las piruletas “lollipop” (probetas de las coladas de los metales fundidos) así como obtener pines de diferentes longitudes a partir de varillas macizas, prácticamente de cualquier metal.

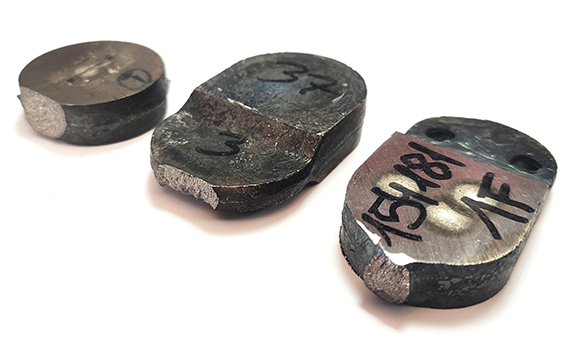

La Cortadora EQT-100, puede seccionar muestras tipo medallas redondas, medallas ovaladas y de doble espesor con facilidad, así como trocear varillas de hasta un diámetro de 10 mm.
La probeta se introduce en un compartimiento especialmente protegido por una carcasa de seguridad, la cual evitará que ésta pueda saltar durante la acción mecánica del corte.
El corte de la varilla permite, entre otros, que un brazo articulado maneje fácilmente, sin necesidad de presencia del analista, el medallón, mejorando así la rutina y la productividad del laboratorio.

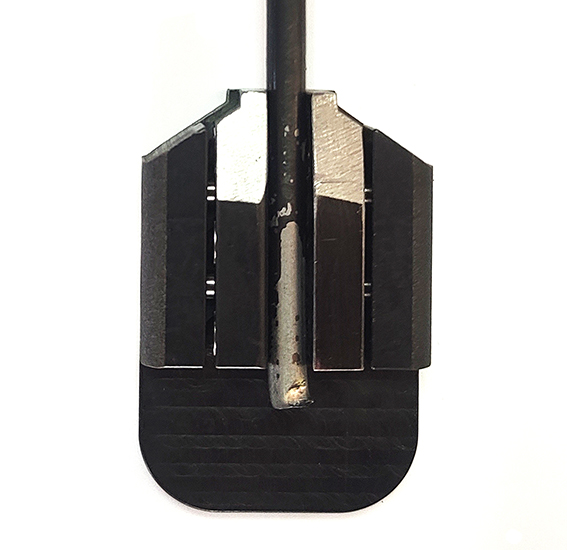

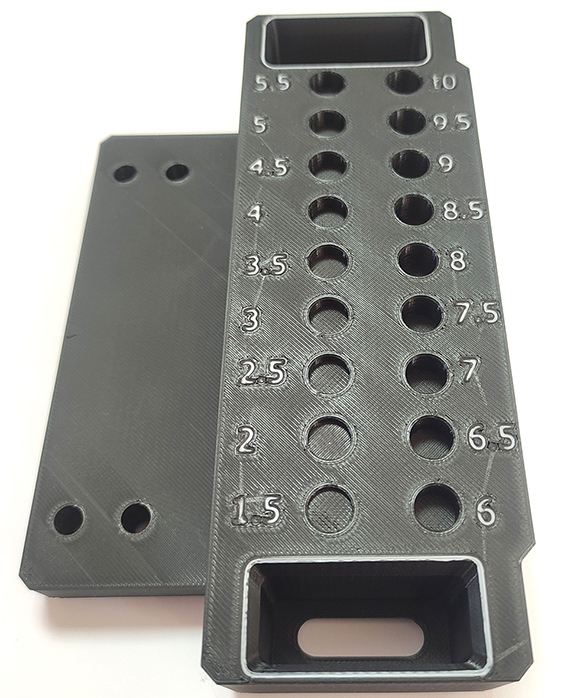

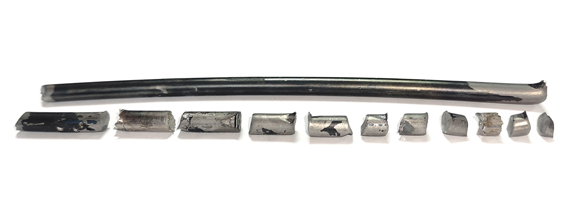

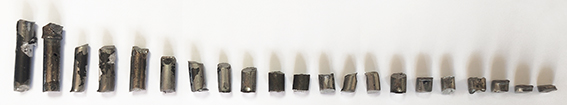

El equipo dispone además de un útil que nos permitirá realizar cortes controlados de las diferente varillas o alambres, para poder obtener pesos repetitivos para análisis elementales.
La cuchilla de corte ha sido diseñada especialmente de un acero de alta dureza y con la forma de un cubo que nos permitirá la utilización de las 8 aristas de este para aumentar radicalmente su duración.
La Cortadora de Pines EQT-100 ha sido desarrollada para realizar cortes fiables en multitud de muestras metálicas brindando seguridad al usuario.
Especificaciones técnicas
| Principio funcionamiento | Corte por cizallamiento |
| Tipo de corte | Cizalladura por acción de cuchillas |
| Fuerza de corte requerida | 80 kN |
| Presión de trabajo máxima | 190 bar |
| Velocidad de avance | 0.5 cm/s |
| Tiempo de corte | 4 segundos |
| Productividad diaria | Aproximadamente, 2000 – 2500 ciclos por turno |
| Presión máxima | 250 bar |
| Caudal máximo | 1,8 – 2,0 l/min |
| Tipo centralita | Hidráulico de doble efecto |
| Diámetro del émbolo | 80 mm |
| Diámetro del vástago | 60 mm |
| Carrera | 20 - 25 mm |
| Montaje | Muñones y Porta muñones |
| Dimensiones máquina | Ancho 435 x Alto 342 x Fondo 600 mm |
| Peso total de la máquina | ≤ 84 kg |
| Cuchilla | Acero endurecido |
| Tensión de alimentación | 230 V / 50 Hz |
| Potencia máxima absorbida | 1,0 kW |
